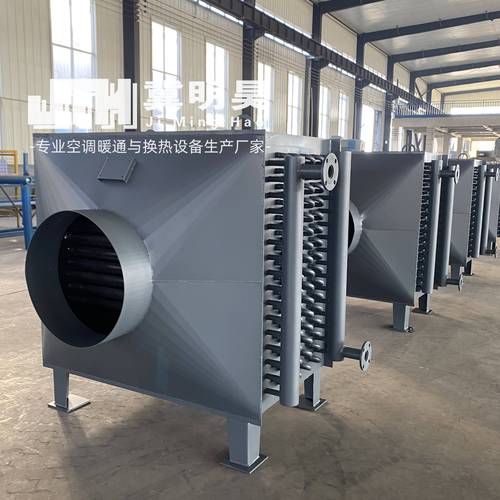

SRL型翅片管换热器全面介绍

一、概述

SRL型翅片管换热器是一种高效、紧凑的换热设备，广泛应用于暖通空调、工业冷却、烘干、余热回收等领域。它采用翅片管作为核心传热元件，通过在基管外表面扩展翅片，显著增加换热面积，从而强化空气侧的对流传热，特别适用于气-液、气-气等热阻较大的换热工况。SRL型是其中一种常见结构形式，通常以钢铝复合翅片管为主，具有承压高、耐腐蚀、寿命长等特点。

二、结构组成

SRL型翅片管换热器主要由以下部分组成：

1. 翅片管束：核心部件，由基管（通常为无缝钢管、不锈钢管或铜管）和外翅片（铝翅片、钢翅片等）构成。翅片通过缠绕、镶嵌或轧制等方式与基管紧密结合，形成扩展表面。
2. 框架与壳体：用于固定管束，引导空气流动，通常由钢板、型钢焊接而成，可根据需要设置导流板、法兰接口。
3. 联箱（集管）：连接各基管进出口，分配和收集管内介质（如热水、蒸汽、导热油、制冷剂等）。
4. 接管与法兰：用于连接外部管道系统。
5. 侧板与支撑：保证整体刚度，减少振动。

三、工作原理

换热器工作时，两种温度不同的流体分别在管内和管外流动。管内通常走液体或蒸汽（如热水、蒸汽、乙二醇溶液等），管外走空气或其他气体。热量通过基管壁传给翅片，再通过对流和辐射传递给管外空气。翅片的作用是扩大空气侧的换热面积，降低空气侧热阻，提高总传热系数。

根据用途不同，SRL型翅片管换热器可设计为：

• 加热工况：管内通入热媒，加热管外空气。
• 冷却工况：管内通入冷媒，冷却管外空气。

空气通常由风机驱动，横向掠过翅片管束，实现高效换热。

四、主要特点

1. 传热效率高：翅片扩展表面使换热面积增加数倍至数十倍，总传热系数远高于光管换热器。
2. 结构紧凑：在相同换热量下，体积和占地面积显著减小。
3. 适应性强：可根据工艺要求选择不同基管材质、翅片材质、翅片间距和管排数，满足高温、高压、腐蚀性环境等需求。
4. 承压能力好：基管可采用厚壁钢管，适用于较高压力介质。
5. 耐磨耐腐蚀：翅片表面可进行镀锌、喷涂等处理，延长使用寿命。
6. 易于维护：管束可设计为可拆卸式，便于清洗和更换。

五、技术参数与选型

SRL型换热器选型时通常需要考虑以下参数：

| 参数 | 说明 |
|------|------|
| 换热面积 | 根据热负荷和传热系数计算确定 |
| 基管规格 | 外径、壁厚、材质（如Φ25×2mm，Φ32×2.5mm等）|
| 翅片规格 | 翅片高度、厚度、间距、材质 |
| 管排数 | 通常2~8排，影响换热量和风阻 |
| 空气流量 | 由风机风量决定，影响迎面风速 |
| 介质温度/压力 | 决定材质选择和设计压力 |
| 允许压降 | 包括管内压降和空气侧压降 |

选型步骤一般包括：计算热负荷→假定传热系数→估算所需换热面积→选择管束排列方式→校核空气侧和介质侧压降→确定风机功率。

六、应用领域

1. 暖通空调：组合式空调机组、新风机组中的加热盘管、冷却盘管。
2. 工业干燥：热风循环烘箱、茶叶烘干机、木材干燥室。
3. 余热回收：锅炉烟气余热回收、窑炉余热利用、空压机余热回收。
4. 制冷与空调：蒸发器、冷凝器（需根据制冷剂特性设计）。
5. 化工与轻纺：工艺气体加热或冷却、纺织热定型机。

七、安装与维护

• 安装：应保证空气流向与翅片排列方向一致；进出水管路应设置排气阀和排污阀；大型换热器需考虑热膨胀补偿。
• 维护：定期吹扫翅片表面积灰；检查翅片是否倒伏、松动；管内定期除垢；停机时排空积水防冻。若换热效果下降，应及时清洗或更换管束。

八、

SRL型翅片管换热器以其高效、紧凑、可靠的优势，成为空气换热领域的主力设备之一。合理的设计选型和正确的使用维护，可最大限度发挥其节能潜力，为各类工程提供稳定、经济的热交换解决方案。
